项目名称：航天体育活动中心施工工程

工程名称：航天体育活动中心项目施工工程

工程地点：陕西西安长安区雁塔南路和东长安街交汇处西南侧

建设单位：西安航天基地星河公园运营管理有限公司

设计单位：西安天幕实业有限公司

施工单位：西安天幕实业有限公司

建幕墙面积约：25183.53平方米。

航天体育活动中心项目施工工程工程装修工程位于西安市长安区神州二路与东长安街交汇处东南角，整体外立面效果，以铝板和玻璃为主，属于地标性建筑，造型独特，艺术气息浓郁；同时，在形象上做为一个整体考虑，形成统一的建筑风格，在以标志性建筑为宗旨的思路中做到——注重建筑精神，体现生态意识，建筑形式和谐，建筑理念先进、建筑功能宜人。

航天体育活动中心施工工程幕墙高度：A座21.65米，B座16.595米。A座北立面和东立面幕墙形式是内倒，西立面和南立面是外倒形式，B座南立面是内倒形式，东立面和北立面是外倒形式。外倒面和内倒面在转角位置均匀过渡，A、B座交接位置是不规则形式，另玻璃外立面有伸出400mm距离的铝装饰带，这就在现场实际施工过程中具体的施工顺序和措施提出来很大的挑战。

横龙骨的安装从下往上安装，进行上一道龙骨安装时借助下面已安装的横龙骨作施工人员的落脚点，依次往上进行安装，在每个面两侧拉通长钢丝绳以便施工人员挂安全带保障施工人员的安全。

对于外倾幕墙形式，结合本项目幕墙在顶部网架边缘有钢构，利用钢结构本身结构作为电动吊篮的悬挂支撑系统，采用悬挂吊篮方式作为安装幕墙的施工措施。

对于内倒幕墙和圆弧转角位置的安装施工前从措施成本的控制和安全实用性拟出以下二个方案。

方案一：采用反装法，将电动吊篮安装在幕墙内测，施工人员站在吊篮内，玻璃面板从室内递出反装。但存在顶部玻璃和铝装饰带还是无法安装，且二层钢结构挑梁影响吊篮无法往上继续提升。

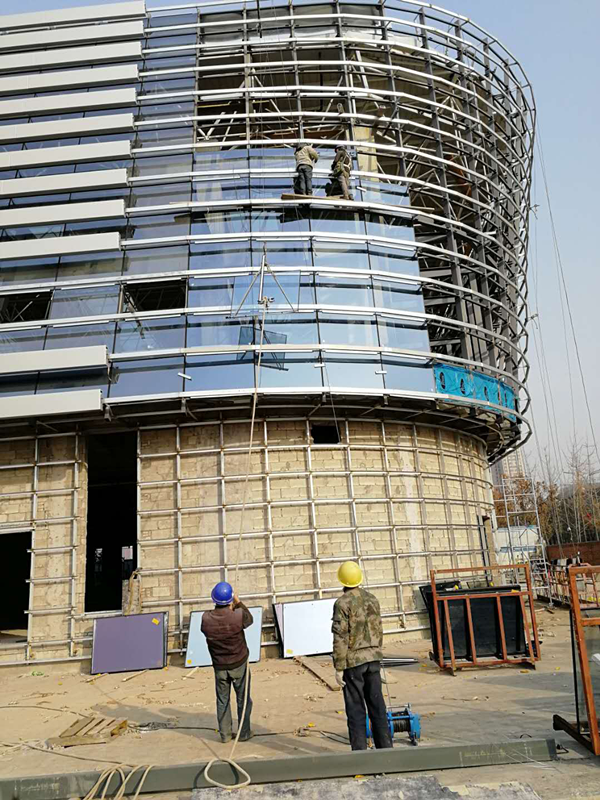

方案二：有效利用铝装饰带的横向龙骨上铺设木跳板，作为施工人员的操作平台，考虑本项目玻璃板块尺寸在1000*1500mm左右，板块较小，使用电动葫芦作为提升方式安装。施工人员的安全保障利用龙骨本身和龙骨之间拉通常钢丝绳作为安全带的悬挂部位。

因此对比两种方案的优缺点，方案一仅仅只能解决一部分的玻璃面材安装。方案二可以在整个项目施工中应用，可以解决所有玻璃和铝装饰带的安装，方便吊篮的后续拆除。

具体安装步骤如下：

1、在需要安装的部位在顶部固定安装悬挂导轮

  在铝装饰带上铺设木跳板，施工人员安装带挂在上部铝飘带龙骨上。

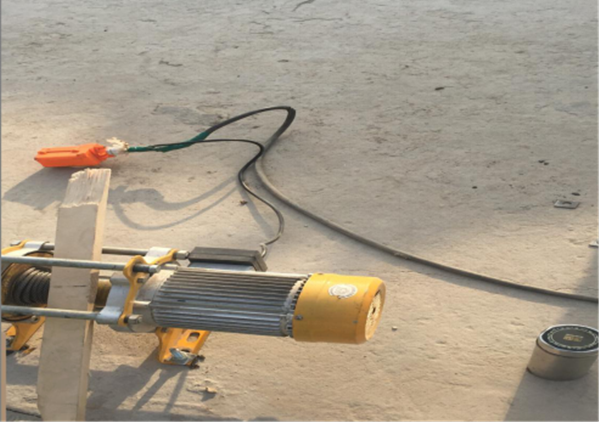

2、电动葫芦（地面固定）

使用4个化学锚栓固定在混凝土地面上

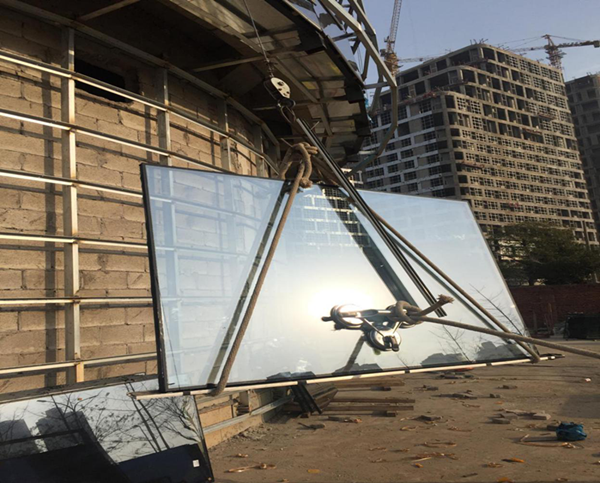

3、玻璃的固定

 下部底板上铺垫胶皮防止玻璃划伤，设置缆风绳。

用吸盘吸在玻璃上，再用缆风绳连接，防止玻璃在起吊中撞在龙骨上。

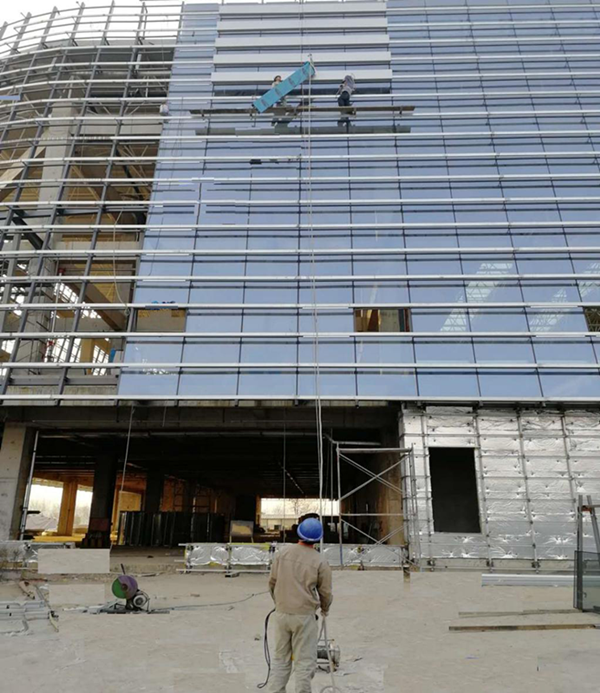

4、吊装

安装顺序是从下往上安装，一边往另一边连续安装。一组安装人数为4人，平均每天安装玻璃为35块至40块。

5、铝飘带的安装

 铝飘带的安装顺序考虑成品保护和施工人员的操作面，是从上往下安装，为做到成品保护，铝飘带的保护膜是在吊装上去以后再撕掉。
